Wat is het verschil tussen ACP-plaat en ACP-paneel?

Bij het specificeren van paneelsystemen voor bekleding, bewegwijzering of interieurinrichting komen architecten en inkoopteams regelmatig de termen tegen ACS-blad en ACS-paneel . Hoewel beide afkortingen dezelfde letters hebben, hebben ze betekenisvol verschillende implicaties voor het productformaat, de productiemethode en het toepassingsbereik. Het is belangrijk om dit onderscheid te begrijpen voordat u een Multifunctionele A2 B1 PE aluminium composiet paneel (ACP) productielijn , omdat de lijn die u kiest moet overeenkomen met de productcategorie die u op grote schaal wilt gaan produceren. Dit artikel verduidelijkt de terminologie, legt de technische specificaties uit die de twee productvormen scheiden, en laat zien hoe moderne productieapparatuur – inclusief brandwerende A2- en B1-kwaliteit lijnen – beide markten tegelijkertijd aanspreekt.

Het definiëren van het ACP-blad versus het ACP-paneel: het kernonderscheid

In de bouwmaterialenindustrie is ACS-blad verwijst naar het ruwe, onbewerkte composietmateriaal zoals het van de productielijn komt: een doorlopende rol of vlak gesneden plaat bestaande uit twee aluminium huiden gebonden aan een kernmateriaal (PE, FR mineraal of A2 niet-brandbare vulling). Het vel is het basismateriaal. Een ACS-paneel , daarentegen, is een gefabriceerde eenheid die is gesneden, gerouteerd, gevouwen en voorzien van retour- of framesystemen, zodat deze direct op de gevel van een gebouw of op de ondergrond van een gebouw kan worden geïnstalleerd. In praktische aanbestedingstaal specificeren kopers die voor downstream-fabricage kopen gewoonlijk 'ACP-plaat', terwijl kopers die voor installatieklare vliesgeveleenheden kopen 'ACP-paneel' specificeren.

De kwaliteit van het kernmateriaal is de meest consequente specificatie in beide productvormen. Standaard PE-kernplaten hebben een brandbaarheidsclassificatie van klasse C of D volgens EN 13501-1; B1-klasse brandwerende ACP behaalt klasse B of beter (beperkte brandbaarheid); en Niet-brandbare ACP van A2-kwaliteit bereikt klasse A2, wat betekent dat het materiaal een verwaarloosbare brandstofbijdrage levert bij brand. Wettelijke vereisten in de meeste Europese, Midden-Oosterse en Aziatische markten schrijven nu een A2- of B1-classificatie voor voor buitenbekleding boven bepaalde gebouwhoogtes, wat aanzienlijke investeringen in speciale brandwerende ACP-productielijnen heeft gestimuleerd.

Hoe ACP-productielijnen beide productvormen genereren

A Multifunctionele A2 B1 PE aluminium composiet paneel (ACP) productielijn is de stroomopwaartse apparatuur die de basisplaat creëert. Het combineert aluminium huidafrollers, voorbehandelingsstations, een kernextruder (voor PE of mineraalgevulde verbindingen), een lamineer-/perssectie, een koeltransportband en een precisiesnij- en op lengte gesneden systeem. In A2-configuraties wordt de extruder vervangen of aangevuld door een rolverbindingsstation voor kant-en-klare onbrandbare minerale kernen, omdat anorganische vulmaterialen niet op dezelfde manier kunnen worden gesmolten als thermoplastisch PE.

Het woord 'multifunctioneel' in de naam van de apparatuur geeft aan dat een enkele lijn kan schakelen tussen PE-, B1- en A2-kernmaterialen door de parameters van de kerntoevoereenheid en de lamineertemperatuur aan te passen, in plaats van dat er voor elke productkwaliteit volledig afzonderlijke machines nodig zijn. Deze flexibiliteit is commercieel gezien van groot belang: fabrikanten kunnen verschillende markten bedienen – van standaard PE voor bewegwijzering tot A2 voor gevelbekleding van hoogbouw – zonder dubbele kapitaalinvesteringen.

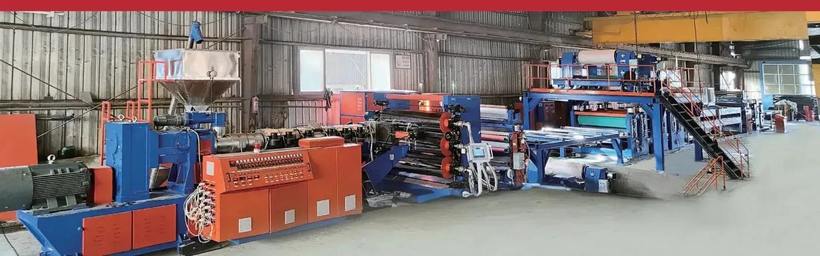

Multifunctionele A2 B1 PE aluminium composiet paneelproductielijn vervaardigd door Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

De hierboven weergegeven lijn omvat het extruder-/lamineergedeelte (links), het precisierolpers- en lijmgedeelte (midden) en de trim- en afvoerband (rechts). De compacte opstelling minimaliseert de materiaalbehandeling tussen stations, wat de consistentie van de hechting direct verbetert en het risico op interlaminaire delaminatie vermindert - een kritische kwaliteitsparameter voor producten van zowel B1- als A2-kwaliteit die bestemd zijn voor hoogbouwgeveltoepassingen.

3D-geannoteerd diagram: ACP-bladlaagstructuur

Het isometrische diagram hieronder illustreert de stapel interne lagen van een standaard aluminium composietplaat zoals geproduceerd door een multifunctionele ACP-productielijn. Het begrijpen van deze dwarsdoorsnede is van fundamenteel belang om te begrijpen waarom de brandclassificatie zo aanzienlijk verschilt tussen PE-, B1- en A2-kwaliteiten.

De isometrische dwarsdoorsnede hierboven onthult de driedelige structuur die alle ACP-producten gemeen hebben: een toplaagcoating (meestal PVDF- of PE-verf), twee dunne aluminiumhuiden en het centrale kernmateriaal. De kern is het belangrijkste onderscheid tussen de kwaliteiten: standaard PE-kernen zijn lichtgewicht en flexibel maar brandbaar, B1-mineraalgevulde kernen bevatten brandvertragende additieven die de ontsteking vertragen, en A2-anorganische kernen - grotendeels samengesteld uit minerale hydroxiden of calciumsilicaat - geven geen noemenswaardig brandbaar gas vrij wanneer ze worden blootgesteld aan vlammen. De getoonde totale dikte van 3 tot 6 millimeter is standaard voor producten van gevelkwaliteit, waarbij dikkere platen doorgaans gereserveerd zijn voor structurele of impactvolle toepassingen. De coatinglaag, hoewel slechts een paar micron dik, bepaalt zowel de kleurduurzaamheid (PVDF-coatings garanderen doorgaans 10 jaar krijtbestendigheid) als de initiële brandbaarheidsbijdrage aan het paneeloppervlak. Het herkennen van deze gelaagde structuur helpt inkoopteams bij het stellen van de juiste vragen over huiddikte, kernsamenstelling en coatingspecificatie wanneer ze inkopen bij een fabrikant van een ACS-productielijn.

Mondiale marktvraag: A2 en B1 brandbestendige ACP-groei

Na grote brandincidenten in gevels in meerdere landen in de jaren 2010 hebben regelgevende instanties over de hele wereld de eisen inzake de brandbaarheid van gevelbekleding geleidelijk aangescherpt. De Building Safety Act 2022 van het Verenigd Koninkrijk schrijft bekleding van klasse A2 voor voor alle nieuwe woongebouwen boven de 11 meter. Soortgelijke regels zijn nu van toepassing in Duitsland (MBO Musterbauordnung, klasse A2 boven 7 verdiepingen), de VAE (Dubai Civil Defense Circular No. 7/2013) en Australië (NCC 2022, Clausule C2D8). Deze verschuivingen in de regelgeving hebben de productie-economie in de ACS-landen fundamenteel hervormd: de vraag naar A2- en B1-lijnen is substantieel gegroeid, terwijl de standaard PE-capaciteit in de hoogbouwsegmenten steeds meer beperkingen ondervindt.

Het horizontale staafdiagram hierboven weerspiegelt de geschatte samenstelling van de mondiale ACS-markt op basis van brandwerendheid vanaf 2024. Brandvertragende kwaliteit B1 heeft met circa 34% het grootste aandeel , gedreven door de sterke acceptatie in het Midden-Oosten, Zuidoost-Azië en Oost-Europa, waar de bouwvoorschriften zijn bijgewerkt maar volledige A2-mandaten nog niet universeel zijn. ACP-producten van A2-kwaliteit zijn gestegen tot een aandeel van grofweg 28% – een dramatische stijging ten opzichte van minder dan 10% vóór 2017 – omdat de Britse, Duitse en Scandinavische markten niet-brandbaarheidseisen oplegden. Standaard PE-kern ACP behoudt een aandeel van 26%, grotendeels geconcentreerd in bewegwijzering, interieurtoepassingen en markten waar de regelgeving voor gevelhoogte nog geen hogere kwaliteiten vereist. Aluminiumhoningraat- en speciale composietproducten zijn goed voor de resterende 12% en dienen voor hoogwaardige gevel- en ruimtevaarttoepassingen. Deze verschuiving in de vraagverdeling is de belangrijkste reden waarom moderne fabrikanten van ACS-apparatuur multifunctionele lijnen hebben ontwikkeld die binnen één platform kunnen schakelen tussen PE-, B1- en A2-productiemodi.

Technische specificaties: wat een multifunctionele ACP-lijn moet leveren

Een productielijn die claimt tegelijkertijd A2-, B1- en PE-kwaliteiten te kunnen verwerken, moet aan verschillende veeleisende technische eisen voldoen. De hechtsterkte tussen de aluminium huid en de kern moet consistent groter zijn dan 120 N/25 mm (afpelsterkte volgens GB/T 17748 of EN 1396), ongeacht het kerntype. De lijnsnelheid voor PE-soorten bedraagt ​​doorgaans 8--15 m/min; A2-rolverlijming kan langzamer verlopen bij 4--8 m/min vanwege de hogere lamineerdrukken die nodig zijn om voldoende hechting aan anorganische kernen te bereiken. De breedtecapaciteit varieert gewoonlijk van 1.220 mm tot 1.600 mm om te voldoen aan internationale plaatnormen.

Controle van de kerndikte is een andere kritische parameter: variaties groter dan -0,1 mm over de breedte van een A2-plaat produceren zichtbare oppervlaktegolving na installatie, vooral bij grootformaat paneelsystemen. Dit vereist zowel nauwkeurige roll-gap-sensoren als realtime feedbackcontrole van de lamineerpers. De temperatuuruniformiteit over de breedte van de lamineerkneep moet binnen -3 graden Celsius worden gehouden voor met PVDF gecoate huiden, omdat temperatuurgradiënten differentiële thermische uitzetting veroorzaken die resulteert in buiging of draaiing.

Het bovenstaande kolomdiagram vergelijkt de typische bedrijfssnelheidsbereiken voor PE-, B1- en A2-productiemodi op een multifunctionele ACP-lijn. Standaard PE-productie bereikt de hoogste snelheden (8--15 m/min) omdat thermoplastische extrusie en binding een goed geoptimaliseerd continu proces is dat een snellere doorvoer tolereert. Brandvertragende B1-kwaliteiten hebben een snelheid van 6--12 m/min, omdat de hogere viscositeit van met mineralen gevulde PE-verbindingen een extra verblijftijd in de lamineerkneep vereist om een ​​volledige vorming van de lijmverbinding te garanderen. A2 niet-brandbare kwaliteiten vereisen de langzaamste snelheden (4--8 m/min) omdat het walsen van stijve anorganische kernplaten aan aluminium huiden een aanhoudend hoge contactdruk en zorgvuldig temperatuurbeheer vereist om delaminatie op het lijmgrensvlak te voorkomen. Leveranciers van apparatuur die een uniforme snelheid voor alle drie de kwaliteiten claimen, moeten worden gevraagd om gedocumenteerde testresultaten van de hechtsterkte bij nominale snelheid, aangezien doorvoer en kwaliteit rechtstreeks met elkaar verbonden zijn in de lamineertechniek. Een multifunctionele lijn die werkelijk alle drie de kwaliteiten aankan, is een belangrijke technische prestatie, en niet een simpele parameterwijziging.

Radarvergelijking: prestatiekenmerken van PE versus B1 versus A2

Bij het selecteren van de juiste ACP-klasse zijn meerdere prestatiedimensies tegelijkertijd in balans. Het onderstaande radardiagram vergelijkt PE-, B1- en A2-kwaliteiten op basis van zes belangrijke kenmerken: brandveiligheid, gewichtsefficiëntie, vlakheid, verwerkingsgemak, kostenconcurrentievermogen en bereik van naleving van de regelgeving. Geen enkele soort scoort het hoogst op alle assen. Daarom hebben fabrikanten die alle drie de soorten met één lijn kunnen produceren een structureel concurrentievoordeel.

Het radardiagram illustreert duidelijk dat PE-core ACP het hoogst scoort op het gebied van gewichtsefficiëntie, verwerkingsgemak en kostenconcurrentievermogen - wat de aanhoudende dominantie verklaart in interieur-, bewegwijzerings- en laagbouwtoepassingen waar de brandvoorschriften dit toestaan. ACP van A2-kwaliteit is toonaangevend op het gebied van brandveiligheid en naleving van de regelgeving , waardoor het de voorkeursspecificatie is voor elk project dat valt onder strenge niet-brandbaarheidscodes. Producten van B1-kwaliteit bevinden zich op de meeste assen in de middenmoot en bieden een evenwicht tussen verbeterde brandprestaties ten opzichte van standaard PE met betere verwerkbaarheid en lagere kosten in vergelijking met A2. De vlakheidsscores liggen dicht bij elkaar tussen B1 en A2 en weerspiegelen de precisielamineringsvereisten die beide kwaliteiten stellen. Het verschil in verwerkingsgemak tussen PE (95%) en A2 (50%) verklaart waarom multifunctionele productielijnen geavanceerdere bedieningselementen vereisen bij het overschakelen naar de A2-modus: lagere snelheden, hogere lamineerdrukken en nauwere temperatuurtoleranties vereisen allemaal meer geavanceerde automatisering en sensorintegratie dan een lijn met alleen PE zou vereisen.

Technologietrend op de productielijn: adoptie van intelligente besturingen

De belangrijkste verschuiving in de ACS-productielijntechniek van de afgelopen tien jaar is de integratie van digitale monitoring en intelligente controlesystemen. Vroege ACP-lijnen waren afhankelijk van PLC-besturing met vaste parameters; Moderne multifunctionele lijnen omvatten realtime diktemeting (met behulp van laser- of bètastralingssensoren), spanningscontrole over afrolstations van aluminium huid, gesloten temperatuurregeling van lamineerrollen en geautomatiseerde kwaliteitsafkeurpoorten. Deze mogelijkheden zijn geen cosmetische upgrades; ze hebben rechtstreeks invloed op de consistentie van A2-kwaliteit verbindingen, die veel minder vergevingsgezind zijn ten aanzien van parameterafwijkingen dan PE-productie.

Het lijndiagram toont de snelle adoptie van intelligente besturingssystemen in nieuwe ACS-lijninstallaties van 2015 tot 2025. Slechts 10% van de nieuwe lijnen die in 2015 werden geïnstalleerd, waren voorzien van digitale procesbewaking met gesloten lus ; in 2023 was dat cijfer gestegen tot 72%, waarbij de geschatte penetratie in 2025 85% bereikte. Deze versnelling werd veroorzaakt door drie convergerende krachten: de hogere kwaliteitseisen voor productie van A2-kwaliteit, de aanscherping van internationale normen voor vlakheid en delaminatie (zoals GB/T 17748 revisiecycli) en de dalende kosten van industriële detectie en PLC-hardware. Fabrikanten die tegenwoordig in multifunctionele lijnen investeren, specificeren bijna universeel servo-spanningscontrole, laserdiktemeters en op recepten gebaseerde HMI-systemen die soortspecifieke parametersets opslaan, waardoor snelle en herhaalbare omschakelingen tussen PE-, B1- en A2-productiemodi mogelijk zijn. Lijnen die nog steeds afhankelijk zijn van handmatige parameteraanpassing ondervinden een steeds groter kwaliteitsnadeel bij het produceren van A2-kwaliteiten.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd.: kerncapaciteiten

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. is een nationale onderneming die gespecialiseerd is in R&D en productie van intelligente apparatuur voor metaalcomposietmaterialen en die systematische oplossingen biedt voor de wereldwijde bouwmaterialenindustrie. Als tekeneenheid van de norm voor niet-brandbare metalen composietpanelen voor architectonische decoratie en als vast raadslid van de Metal Branch van de China Building Materials Federation, bekleedt het bedrijf een erkende positie binnen het ecosysteem van industriestandaarden.

Het kernproductportfolio van het bedrijf omvat drie belangrijke technologische systemen: brandwerende productielijnen voor aluminium composietpanelen, aluminium honingraatkernmachines en aluminium honingraatkern productielijnen voor metaalcomposietpanelen, en multifunctionele, op maat gemaakte productielijnen voor metaalcomposietpanelen. Deze systemen omvatten gezamenlijk 12 categorieën hoogwaardige productielijnen, waaronder A2- en B1-kwaliteit brandwerende materiaallijnen, 3D-metaalcomposietpaneelapparatuur met aluminium kern en het volledige assortiment productieplatforms uit de aluminium honingraatserie.

Het onderstaande patentcertificaat – uitvindingsoctrooi ZL 2016 1 0789112.9, verleend in juni 2018 – heeft betrekking op de productielijn en het productieproces van multifunctionele metalen composietpanelen van het bedrijf, ontwikkeld door de uitvinders Zhu Peng en Zhu Liangcai. Dit patent weerspiegelt de gepatenteerde technische verfijningen die het mogelijk maken dat één enkele lijn de reeks kernmaterialen kan verwerken die nodig zijn voor A2-, B1- en PE-productiekwaliteiten.

Uitvindingsoctrooicertificaat nr. ZL 2016 1 0789112.9 -- Productielijn en proces voor multifunctionele metalen composietpanelen, verleend in juni 2018.

Toepassingsscenario's: waar ACP-platen versus paneelspecificaties van belang zijn

Het onderscheid tussen vel en paneel is niet louter academisch; het heeft directe implicaties voor inkoop, logistiek en kwaliteitscontrole. Wanneer een productiewerkplaats ACP-platen koopt van een fabrikant of distributeur van een productielijn, ontvangen ze vlakke platen (gewoonlijk 1.220 mm x 2.440 mm of doorlopende rolbreedtes tot 1.600 mm) die ze vervolgens zullen routeren, vouwen en inlijsten met behulp van CNC-freesmachines en kantbanken. De vlakheidstolerantie, afpelsterkte en kernhomogeniteit van de plaat bepalen hoe nauwkeurig de gefabriceerde paneelhoeken kunnen worden gevormd en hoe goed het oppervlak glad blijft nadat CNC-frezen ongeveer 2/3 van de kerndiepte bij retourlijnen heeft verwijderd.

Voor vliesgevelaannemers die ACP-panelen specificeren, moet de geometrie van het afgewerkte paneel - retourdiepte, vlakafmetingen, hoekradius, gatenpatroon voor bevestigingsmiddelen - voldoen aan de tekeningen van de projectwinkel. In deze context zijn de vlakheid van het paneel na fabricage (boog na het frezen) en de dimensionele stabiliteit op lange termijn onder thermische cycli de voornaamste zorgen. Platen van A2-kwaliteit die minerale kernen met een hoge dichtheid gebruiken, hebben lagere thermische uitzettingscoëfficiënten dan platen met PE-kern (ongeveer 21 x 10^-6/K voor PE-kern versus 17 x 10^-6/K voor minerale A2), wat betekent dat gefabriceerde A2-panelen tijdens gebruik minder thermische beweging vertonen - een tastbaar voordeel voor gevelsystemen met grote panelen en nauwe voegtoleranties.
